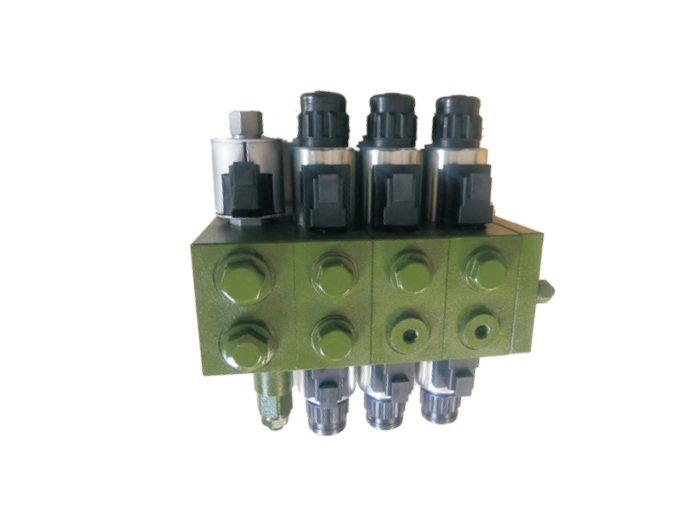

전자식 다방향 밸브 설치 세부사항 제어

전자기 다방향 밸브의 설치 품질은 유압 시스템의 안정성, 응답 속도 및 서비스 수명에 직접적인 영향을 미칩니다. 다음은 사전 준비, 설치 단계, 시운전 지점 및 일반적인 문제 해결을 포함하여 설치 중에 엄격한 제어가 필요한 주요 세부 사항입니다.

I. 설치 전 준비사항

**밸브 매개변수 확인**

밸브 모델, 공칭 직경, 사용 압력(정격 압력/피크 압력) 및 유량이 시스템과 일치하는지 확인하십시오.

코일 소진을 방지하려면 솔레노이드 밸브 전압(AC/DC) 및 전류가 제어 시스템과 일치하는지 확인하십시오.

밸브의 기능(중립 위치 기능, 스풀 수)이 설계 요구 사항(예: O형, Y형, P형 등)을 충족하는지 확인하십시오.

**깨끗한 배관 및 오일**

고압가스 또는 특수 세척 장비를 사용하여 용접 슬래그, 철가루 및 기타 불순물을 파이프에서 제거하십시오(청도 수준 NAS 1638 Class 7 이상 권장).

입자상 물질이 밸브 코어를 막는 것을 방지하려면 새 오일을 필터링해야 합니다(5~10μm 필터 요소).

**씰 검사**

O-링 및 개스킷 재질(예: NBR, FKM)이 작동유(광유/물-글리콜 등)와 호환되는지 확인하십시오.

찢어짐을 방지하기 위해 설치 전에 씰에 소량의 유압 오일을 바르십시오.

II. 설치 중 주요 세부 정보

밸브 본체 고정 및 연결

장착 표면 평탄도: 밸브 블록 또는 베이스 플레이트의 장착 표면 거칠기는 ≤Ra 0.8μm이어야 하며, 누출이나 밸브 본체 변형을 방지하려면 평탄도 ≤0.01mm/100mm여야 합니다.

볼트 조임 순서: 제조업체가 제공한 토크 값을 참조하여 대각선을 따라 단계적으로 조입니다(예: 2~3단계로 토크 증가). (과도하게 조이면 밸브 본체 변형이 발생함)

오일 포트 정렬: 입구와 출구가 파이프라인과 정렬되어 있는지 확인하십시오. 파이프라인 연결을 강제로 당기지 마십시오.

솔레노이드 밸브 배선

간섭을 줄이려면 차폐 케이블을 사용하십시오. 단자가 단단히 압착되었는지 확인하십시오.

코일 전압 변동 범위는 ±10% 이내로 제어되어야 합니다(예: 24V DC 시스템의 경우 21.6~26.4V).

밸브 어셈블리에 파일럿 제어 기능이 있는 경우 파일럿 오일 회로 압력을 별도로 확인해야 합니다(보통 0.3~0.5MPa).

오일 배출구 처리

별도의 오일 배출 포트(해당되는 경우)는 오일 탱크로 직접 돌아가야 하며 파이프라인에는 배압이 없어야 합니다. 그렇지 않으면 밸브 코어가 재설정되지 않을 수 있습니다.

사이펀 현상을 방지하려면 오일 배출 파이프가 밸브 본체 설치 위치보다 낮아야 합니다.

III. 디버깅 및 검증

무부하 테스트

먼저 모터를 잠시 시동하고 오일 펌프 회전이 올바른지 관찰하여 시스템으로의 공기 흡입을 제거합니다.

밸브 코어를 수동으로 밀어(기계식 비상 장치가 있는 경우) 액츄에이터가 원활하게 작동하는지 확인하십시오.

전원 켜기 테스트

각 회로의 전원을 순차적으로 켜고 솔레노이드 밸브가 전환될 때 선명한 소리를 들어보십시오(둔한 소리는 재밍을 나타냄).

코일 온도 상승을 측정합니다. 1시간 연속 작동 후 온도 상승이 40℃ 이하인 것이 정상입니다.

부하 테스트

시스템 압력을 정격 값까지 점차적으로 높이고 모든 밸브 본체 인터페이스에서 누출이 있는지 확인하십시오.

스위칭 응답 시간(보통 0.1초 이하)과 반복성을 확인하십시오.

IV. 일반적인 문제 및 해결 방법

문제 | 가능한 원인 | 솔루션

밸브 스풀이 방향을 전환하지 않습니다 | 솔레노이드 코일 단선/전압 부족 | 코일 교체, 전원 공급 장치 안정성 확인

큰 내부 누출 | 밸브 스풀 마모/오염 및 걸림 | 밸브 스풀 분해, 청소 또는 교체

시스템 진동 및 소음 | 파이프라인 공명/유압 충격 | 어큐뮬레이터를 추가하거나 댐핑 오리피스를 조정하세요.

스위칭 지연 | 오일 점도가 너무 높거나 파일럿 압력이 부족함 | 적절한 오일로 교체하거나 파일럿 압력을 조정하십시오.

V. 유지 관리 권장 사항

정기 점검: 500시간마다 밸브 본체 볼트 토크 및 밀봉 상태를 점검하십시오.

오염 관리: 2000시간마다 필터 요소를 교체합니다. ISO 4406 18/16/13 수준에서 오일 청결도를 유지하십시오.

예비 부품 재고: 솔레노이드 코일 및 씰 비축에 우선 순위를 두어 가동 중지 시간을 최소화합니다.

팁: 복잡한 다방향 밸브(예: 비례 밸브, 부하 감지 밸브)의 경우 매개변수 보정을 위해 제조업체의 시운전 소프트웨어를 사용하는 것이 좋습니다. 시스템이 자주 오작동할 경우 오일온도가 지나치게 높거나(>65℃) 오일 산화로 인해 밸브 성능이 저하되는 것은 아닌지 점검이 필요합니다.
